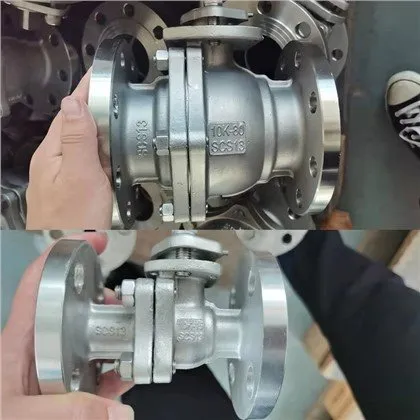

Кран кульовий фланцевий 10К
вступ
Цей стиль японського стандартного кульового крана розроблено та виготовлено відповідно до японських стандартів і складається з важливих частин, таких як корпус клапана, кришка клапана, корпус кулі та шток клапана тощо. Куля розроблена як плаваюча куля з компактною структурою та розумною конструкцією , який є одним з незамінних аксесуарів для промислових трубопроводів.
Продуктивність і характеристики.
1. Високоякісне лиття та оздоблення матеріалів, стійкість до корозії, стійкість до високих температур.
2. Висока швидкість потоку, низький опір потоку.
3. Точна обробка, м'яке ущільнення PTFE, хороша продуктивність ущільнення.
4. Поворотний перемикач 90-градусів, швидка швидкість перемикання.
Деталі продукту:
Технічні дані:
NPS | D1 | D2 | D3 | D4 | L | NxØB | C | F | E | G | R1 | R2 | T X T |
1/2" | 15 | 51 | 70 | 95 | 108 | 4-15 | 12 | 1 | 36 | 42 | 6 | 6 | 9 X 9 |
3/4" | 20 | 56 | 75 | 100 | 117 | 4-15 | 14 | 1 | 36 | 42 | 6 | 6 | 9 X 9 |
1" | 25 | 67 | 90 | 125 | 127 | 4-19 | 14 | 1 | 42 | 50 | 6 | 8 | 11 X 11 |
11/4" | 32 | 76 | 100 | 135 | 140 | 4-19 | 16 | 2 | 42 | 50 | 6 | 8 | 11 X 11 |
11/2" | 40 | 81 | 105 | 140 | 165 | 4-19 | 16 | 2 | 50 | 70 | 8 | 10 | 14 X 14 |
2" | 50 | 96 | 120 | 155 | 178 | 4-19 | 16 | 2 | 50 | 70 | 8 | 10 | 14 X 14 |
21/2" | 65 | 116 | 140 | 175 | 190 | 4-19 | 18 | 2 | 70 | 102 | 10 | 12 | 17 X 17 |
3" | 80 | 126 | 150 | 185 | 203 | 8-19 | 18 | 2 | 70 | 102 | 10 | 12 | 17 X 17 |
4" | 100 | 151 | 175 | 210 | 229 | 8-19 | 18 | 2 | 70 | 102 | 10 | 12 | 17 X 17 |
5" | 125 | 182 | 210 | 250 | 356 | 8-23 | 20 | 2 | 102 | 125 | 12 | 14 | 22 X 22 |
6" | 150 | 212 | 240 | 280 | 394 | 8-23 | 22 | 2 | 102 | 125 | 12 | 14 | 24 X 24 |
8" | 200 | 262 | 290 | 330 | 457 | 12-23 | 22 | 2 | 125 | 143 | 14 | 16 | 27 X 27 |
Опис продукту
матеріал: | CF8/CF8M/F304L/F316L/A216/WCB/A105 |
Підключення: | Жінка, чоловік, фланець |
MOQ: | 5000 доларів США/ЗАМОВЛЕННЯ |
Упаковка: | експортний стандарт |
Назва бренду: | zhongtou/ZT |
Ціна: | Відповідно до кількості |
Оригінал: | Чже Цзян, Китай |
Термін оплати: | TT, LC |
Дата доставки: | Відповідно до кількості замовлення, товар є в наявності протягом семи днів, термін його відсутності триває 30-60 днів |
Гарантія: Умови продажу: | 1 рік FOB ДО НІНБО О ШАНХАЙ |
Список матеріалів
Ні. | ЧАСТИНА | МАТЕРІАЛ |
1 | Тіло | SCS14 / SCS13 |
2 | М'яч | SUS316 / SUS304 |
3 | Прокладка | PTFE |
4 | Пральна машина | PTFE |
5 | Кепка | SCS14 / SCS13 |
6 | Болт | A193-B8 |
7 | гайка | A194-8 |
8 | залоза | SUS316 / SUS304 |
9 | Стебло | SUS316 / SUS304 |
10 | Упорна шайба | PTFE |
11 | Ущільнювальне кільце | ГУМА |
12 | Упаковка штока | PTFE |
13 | Шестигранні болти | A193-B8 |
Наш сервіс
Ми пропонуємо технічний дизайн і рішення.
Безкоштовні відвідування сайтів та презентації наших заводів.
Ми надаємо розробку процесів і валідацію безкоштовно.
Спеціальний персонал для відстеження всіх замовлень і своєчасного сповіщення клієнтів.
На всі післяпродажні запити буде надано відповідь протягом 48 годин.
